Регулятор тяги Regulus RT3 для твердопаливного котла

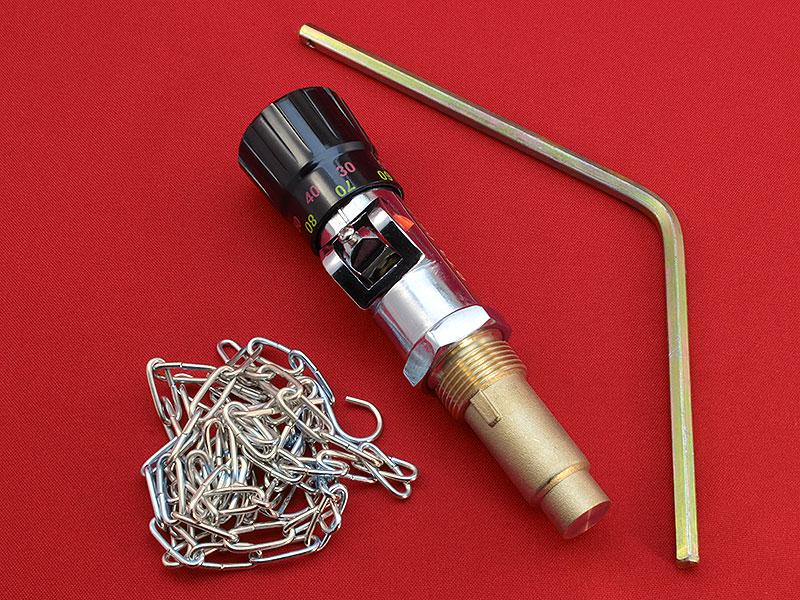

Регулятор тяги Regulus RT3.
термостатичний ланцюговий регулятор повітря спалювання для теплоджерел, що працюють на твердому паливі.
Технічні характеристики:

• Діапазон регуляції: 30-90 градусів С.
• Максимальна температура води: 120 градусів С.
• Максимальна температура середовища: 60 градусів С.
• Навантаження на ланцюжок: 100-800 г.
• Робоче положення: горизонтальне, вертикальне.

Монтаж регулятора:
Регулятор пригвинтіть 3/4" (1") зовнішньою різзю до штуцера в котлі з 3/4" (1") внутрішньою різзю. Нарізне з'єднання ущільніть (наприклад, герметик — мастикою, тефлоновою стрічкою...). Регулятор поверніть так, щоб під час горизонтального встановлення наконечник для закріплення стрижня був спрямований вниз, під час вертикального встановлення був спрямований вперед, а за горизонтального бічного встановлення був спрямований вгору.
Вийміть пластмасову транспортувальну трубу та замість неї вставте шестигранний важіль передньою стороною, у якій немає отвору. Затягніть гвинт, щоб зафіксувати стриженя в такому положенні, водночас його вільний кінець має бути над державкою ланцюга на дверцятах котла, а плече важеля має бути якомога ближче до горизонтального положення шестигранника. Вставте більший гачок ланцюжка, нерухомо з'єднаний із ним, у отвір важеля регулятора. Другий кінець ланцюжка протягніть через державку на дверцятах котла, і вільний кінець закріпіть вільним гачком на висячому ланцюзі. Перевірте, чи висить ланцюг вільно та чи вільно рухається важіль (під час повороту кнопкою). Під час встановлення регулятора в горизонтальному положенні треба орієнтуватися за білою шкалою. Під час встановлення у вертикальному та горизонтальному бічному положеннях орієнтуйтеся за червоною шкалою.

Калібрування регулятора:
Затопіть у котлі під час вручну відчинених дверцят. Кнопкою на регуляторі встановіть 60. Коли температура води дойде до 60 градусів С, за кілька хвилин стабілізації припасуйте підвіску ланцюга, щоб дверцята залишалася відчиненими приблизно на 1-2 мм. Тепер можете задавати необхідну температуру. Якщо під час роботи під час стабілізованого стану температура котла виявиться нижче заданої, ланцюг укоротіть, якщо температура котла виявиться вищою заданою, ланцюг подовжте. Але водночас майте на увазі й інші чинники, які можуть вплинути на температуру котла, попри регулятор — насамперед кількість палива та золи в котлі, положення клапана вторинного повітря, інерцію котла та всієї опалювальної системи.

Купить регулятор тяг за доступною ціною в ІМ GAZVODA.

Характеристики

Виробник      Regulus
Країна виробник    Чехия
Сфера застосування    Котел
Матеріал корпусу    Латунь
